I. INTRODUCTION

Avant d’utiliser SEMLOC, nous vous recommandons de lire attentivement la notice d’instruction fournie avec votre matériel, et d’en respecter scrupuleusement les instructions. Vous éviterez ainsi de vous mettre en danger, vous réduirez les temps de mise en service et les risques d’incidents fâcheux hors période de garantie.

Cette notice d’utilisation contient toutes les informations pratiques pour faire fonctionner, régler et entretenir votre machine correctement et en toute sécurité.

 Conservez la notice d’instructions pour consultation ultérieure à portée de la main en permanence ou sur votre lieu de travail (ou d’exploitation).

Transmettez-la à tout autre utilisateur, y compris en cas de revente ou de prêt de votre machine.

Les symboles de mise en garde ci-dessous identifient les messages importants à respecter pour votre sécurité.
Lorsque vous rencontrez ces symboles, lisez attentivement le message qui suit et informez les autres utilisateurs :

Recommandation d’une importance particulière

Symbole de mise en garde

Votre revendeur CARRÉ vous conseillera pour que vous puissiez en obtenir la meilleure satisfaction.

Ne pas ôter les plaques du constructeur et du marquage CE fixées sur la machine.

Respectez les consignes de sécurité.

CARRÉ décline toutes responsabilités pour les dommages et incidents de fonctionnement survenus à la suite d’utilisations non conformes aux instructions du présent manuel.

Garantie :

Afin de bénéficier pleinement de la garantie, votre revendeur doit enregistrer votre produit en ligne, dès la première utilisation de votre matériel.

II. DESCRIPTION PRODUIT

Le SEMLOC est un semoir pneumatique permettant le semis de petites graines en combinaison avec le strip-till INRO II, le régénérateur de prairie PRAIRIAL, la herse étrille SARCLERSE, la houe rotative ROTANET et la bineuse ECONET. Sa soufflerie électrique ou pneumatique combiné à sa distribution par cellule indépendante, permet de garantir un semis de précision de 2 à 180 Kg/ha.

III. PREPARATION AVANT LIVRAISON

Après la livraison, un contrôle global de la machine est à réaliser. Voici les différentes étapes à réaliser :

• Vérifier les serrages de manière générale.
• Vérifier le passage des tuyaux (aucun pincement).
• Essais de la soufflerie.
• Vérifier qu’il n’y ait pas de fuite sur le circuit hydraulique (soufflerie hydraulique).
• Vérifier le fonctionnement du rouleau doseur en tournant la roue DPA

IV. MISE EN ROUTE RAPIDE

Essai de débit.

DPA mécanique

• Enlever la tôle frontale
• Mettre le rouleur doseur adapté à la quantité à semée
• Régler le balai brosse qui se trouve au-dessus du rouleau doseur
• Mettre la graine dans la trémie
• Mettre la gouttière et la bassine
• Faire l’essaie de débit : faire x tours de roue d’entrainement dpa pour avoir la quantité d’un are.
• Si la quantité obtenue n’est pas bonne, il faut déplacer le levier de réglage du débit (levier côté gauche) vers le haut (débit +) vers le bas (débit -).
• Au champ, mettre la soufflerie en route.
• Mettre la roue DPA en position de travail.
• Faire un essai sur plusieurs mètres et réajuster les paramètres si nécessaire

V. CARACTERISTIQUES GENERALES

5.1.                Tableau de configuration

5.2.                Caractéristiques équipements

Descriptif des composants SEMLOC

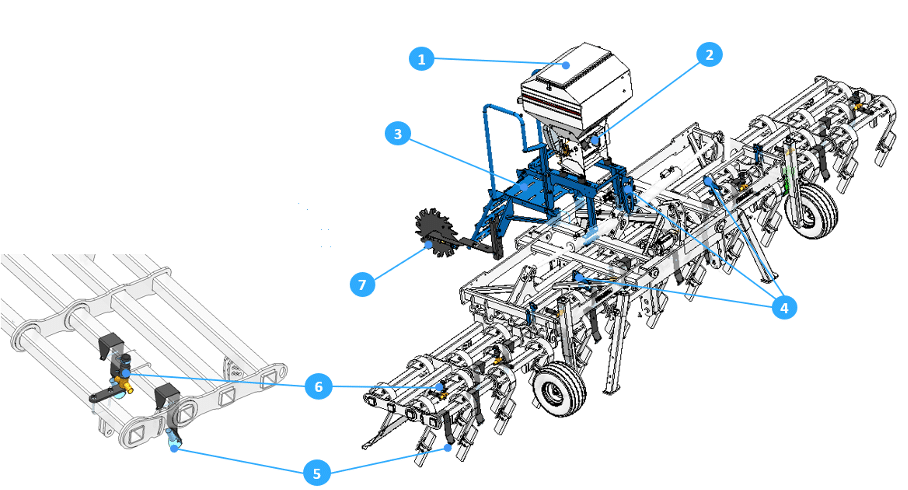

Voici la configuration standard que l’on retrouve sur l’équipement SEMLOC :

5.2.1.    Trémie

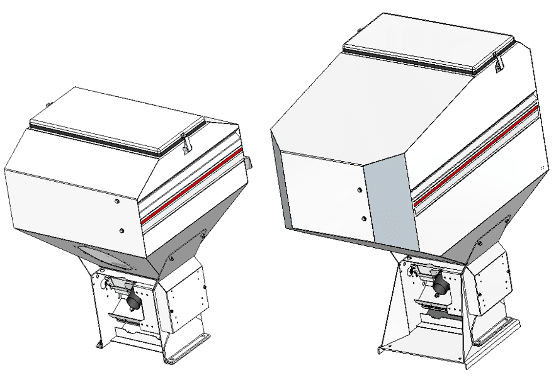

Deux trémies sont disponibles.

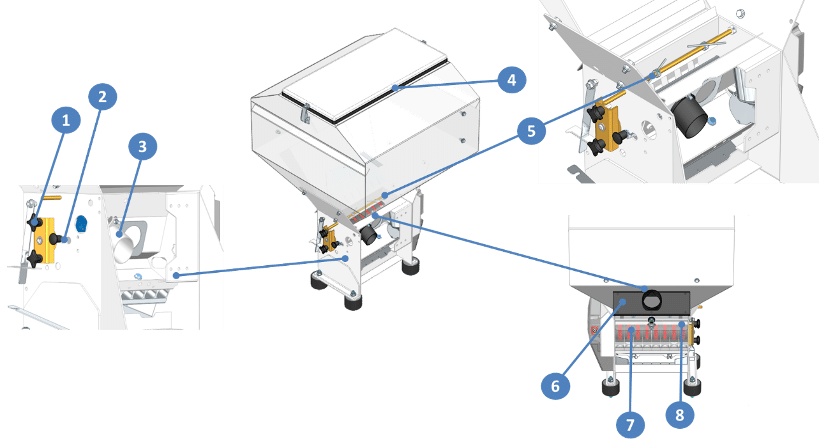

Voici les différents composant que l’on retrouve sur les trémies.

5.2.2    Soufflerie

En fonction de la configuration de votre machine deux types de soufflerie sont disponible.

Soufflerie hydraulique

Convient pour l’épandage sur des grandes largeurs de travail, des débits importants. – Dosage jusqu’à 180 kg/ha – Pression hydraulique requise : 40 à 80 bars – Quantité d’huile requise : 10 et 20l/min

Soufflerie électrique

Convient pour l’épandage jusqu’à des largeurs de travail de 6m, les faibles débits et les petites graines. ·       – Dosage jusqu’à 50 kg/ha selon configuration – Alimentation par une prise 3 plots 12V 40A

5.2.3.    Distribution

La distribution de la semence est proportionnelle à l’avancement (DPA) ce qui permet de garantir un épandage régulier.

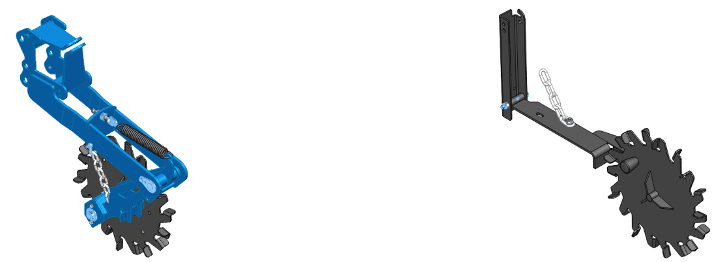

Une roue squelette, en contact permanent avec le sol, entraine le doseur. La régularité du semis est garantie quel que soit la variation de la vitesse d’avancement.

6. UTILISATION ET REGLAGES

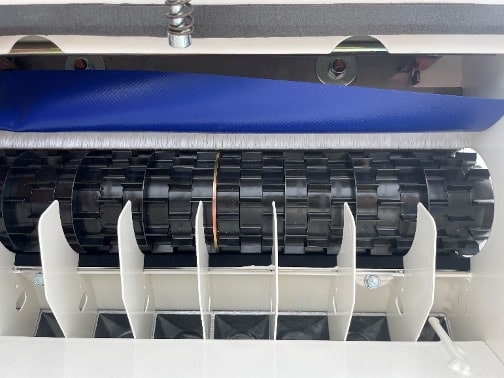

6.1  Choix du rouleau doseur

6.1.1. Changement du rouleau doseur

Avant le changement du rouleau de dosage, il faut :

• La trémie doit avoir été complètement vidé.
• La brosse doit être mise en position haute.

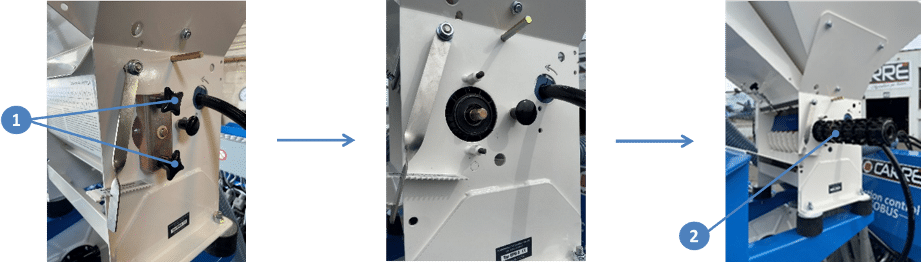

Procédure de remplacement du rouleau doseur :

1. Enlever la plaque avec le palier en desserrant les deux vis (1).
2. Retirer doucement le rouleaux doseur (2).

3. Remettre le nouveau rouleau doseur.
4. Remettre la plaque avec le palier en serrant les deux vis.
5. Réajuster la brosse en fonction du type de graine

Après le montage du rouleau doseur, vérifiez qu’il tourne facilement.

L’axe d’entrainement du rouleau doseur ne peut pas sortir.

Tableau de réglage de débit

6.2. Réglage de débit version DPA

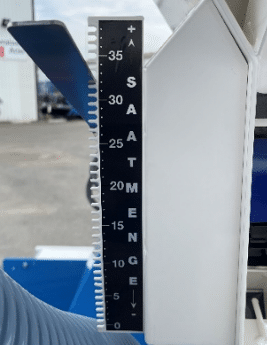

Le levier à gauche de la trémie permet de régler le débit de semence.

La graduation de l’échelle est à titre indicatif.

6.2.1.     Réglage des brosses

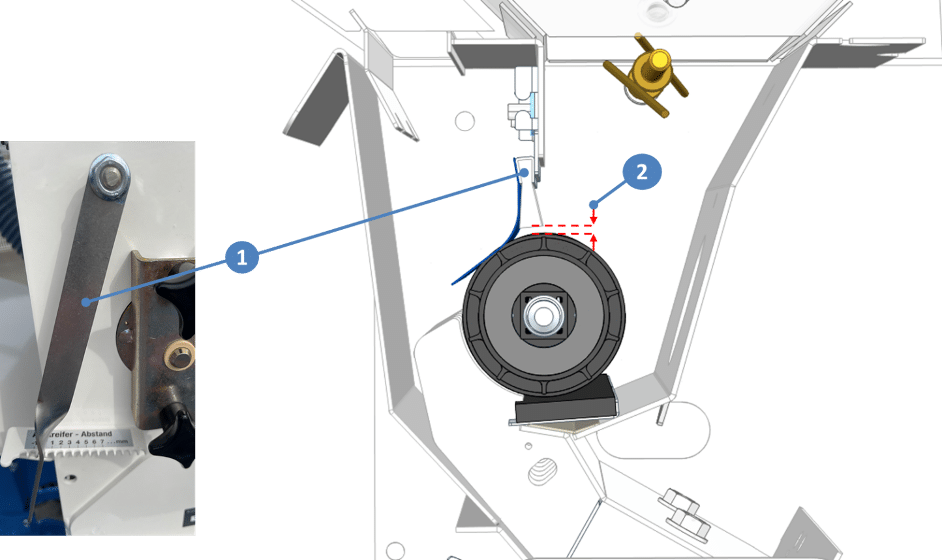

Le levier (1) règle la distance entre les brosses et le rouleau doseur (2).

Pour un fonctionnement efficace, il faut que la brosse effleure le rouleau doseur. En générale la brosse est sur la position 0, sauf si les graines sont grosses.

Attention le changement de position du balais brosse peut entrainer une variation dans le débit calibré.

6.2.2.     Essai de débit :

Avant de réaliser l’essai de débit, vous devez procéder de la manière suivante :

• Mettre le rouleau doseur adapté à la quantité semée

Lors de l’essai, la soufflerie doit être arrêter.

• Tourner la roue DPA dans le sens d’avancement.
• Faites quelques tours de roue pour précharger le doseur.
• Vider la bassine dans la trémie et commencer l’essai de débit.
• Tourner la roue DPA dans le sens d’avancement.
• Pour le nombre de tours, voir le tableau ci-dessous.

• Peser la quantité

Calcul du débit :

Quantité peser en gramme (pour 1 are) x 100 = quantité par hectare

 Exemple :

215 g quantité calibrée X 100 = 21 500 g/ha = 21,5 kg/ha

• Comparer avec la valeur du tableau. Si nécessaire, réajuster le réglage et renouveler l’essai.

6.3.                Réglage soufflerie

6.3.1.    Soufflerie électrique

La soufflerie électrique est raccordée au tracteur par une prise type “3 plots“. Il est conseillé qu’elle soit branchée sur une prise direct batterie du tracteur.

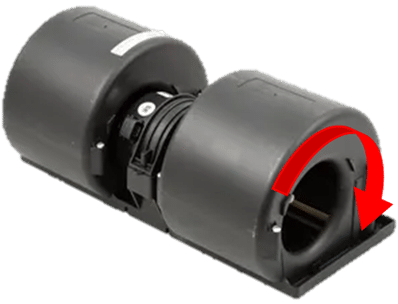

Le sens de rotation correct de la soufflerie (sens horaire du côté droit)

6.3.2. Soufflerie hydraulique

 Pour un bon fonctionnement de la soufflerie il faut un débit d’environ 10 à 20 l /min.

Le débit ne doit pas dépasser 25 litres/min.

Veillez à ce que la soufflerie hydraulique soit branché au retour libre du tracteur.

Ne pas réduire la taille du coupleur sur le flexible de retour d’huile.

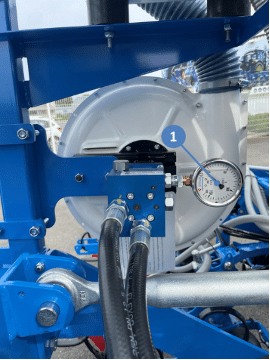

La vitesse de rotation du ventilateur est définie par la pression d’huile dans le circuit affichée sur le manomètre (1).

Le tableau ci-dessous donne à titre indicatif les valeurs susceptibles de varier en fonction de :

• La largeur de semis
• Le type de semence et la dose (kg/ha)

Les valeurs du tableau sont données pour une vitesse moyenne de 8 km/h.
A une vitesse supérieure, la quantité en kg/ha réalisable diminue et inversement.

Pour les machines équipées d’un DPA seul la pression est à prendre en compte.

Pour les situations extrêmes (quantité de semis très basse ou très élevée, vitesse d’avancement élevée du tracteur, grande largeur de travail, etc…), nous vous recommandons de réaliser une simulation sur un sol plat et propre. Afin de vérifier la régularité de la distribution entre chaque sortie.

VII. MAINTENANCE

7.1.                Vidange du semoir

REMARQUE ! Avant le changement du rouleau de dosage, la trémie doit avoir été complètement vidée. Après le montage du rouleau de dosage, vérifiez que le rouleau tourne facilement.

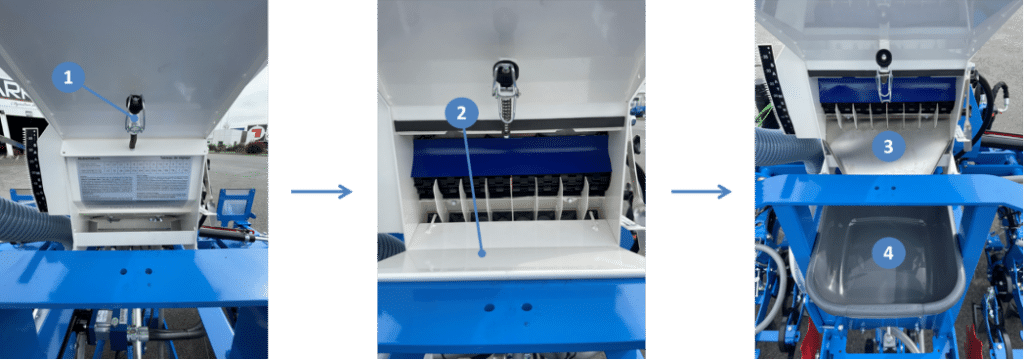

Procédure

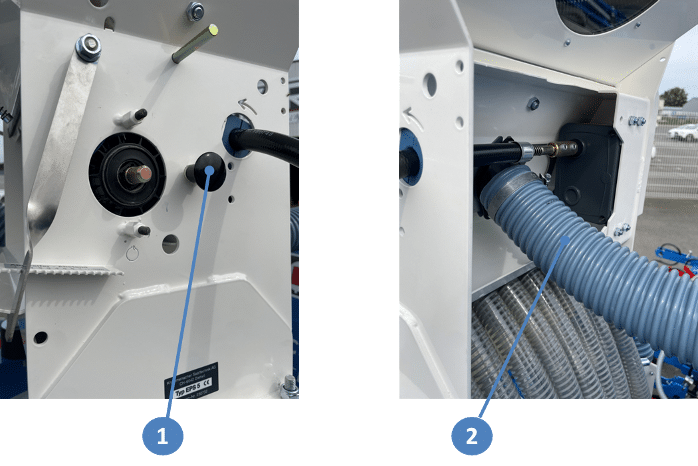

• Pour ouvrir la trappe, lever le bouton (1) et tirez-le.
• Le reste de la semence s’écoule par le tube (2) à l’avant du semoir.

7.2.                Entretien par l’utilisateur

APRES LA PREMIERE HEURE D’UTILISATION

AVANT CHAQUE JOURNEE DE TRAVAIL

• Vérifier si les conduites hydrauliques sont bien étanches, si les raccords sont desserrés ou s’il y a des défauts dus au frottement. Remplacer ce qui est détérioré.

ATTENTION, avant de travailler sur le circuit hydraulique, enlever la pression et couper le moteur. Au besoin faire appel à du personnel spécialisé.

• Nettoyer la soufflerie à l’air comprimé.
• Graissé la roue DPA du semoir.

REMISAGE ENTRE 2 CAMPAGNES

• Vidanger la trémie.
• Nettoyer le doseur avec de l’air comprimé.
• Graisser et retendre la chaîne si nécessaire qui se trouve sous le carter de protection à l’arrière du semoir.
• Rangez la machine dans un endroit sec.

7.3.                Pannes et remèdes
